NETIS登録No.KK-100027-A ディスク型高面圧ゴム支承「DRB」
DRBは、新設・既設橋の小スペースに有効なコンパクトゴム支承です。
ウレタンゴム・ディスクベアリング構造を用いることで高面圧化を実現した画期的な支承です。
DRBの4つのメリット
-
- 1
- 弾性に優れたウレタンゴムを使用することで、支承をコンパクトに。
-
- 2
- オゾン劣化による損傷は皆無。
-
- 3
- 支承高さが低く、取替え支承としても最適。
-
- 4
- 耐寒性に優れる為、寒冷地にも最適。
DRBの機能・性能品質
DRBは過酷な性能評価により確かな品質をご提供します。
- 鉛直支持
- 許容圧縮応力25N/mm²
- 回転追随
- 桁の回転にスムーズに追随
-
- 1限界性能
- 限界圧縮耐力は150N/mm²以上を確認(許容荷重25N/mm²に対して6倍)
-
- 2回転性能
- 実製品による回転疲労試験にて回転追随性・疲労耐久性を確認
-
- 3疲労耐久
- 繰り返し回数200万回以上を達成
DRBは一般財団法人土木研究センターの建設技術審査証明書を取得しております（建技審証第1505号）。

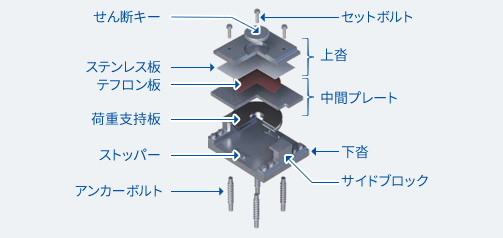

DRBの構造
可動・固定支点、多点固定支点、機能分離型の鉛直支持支点に適用可能です。構造は以下の2タイプより選択出来ます。
固定タイプ
