ビル用制震システム
「TRCダンパー」
オフィスビル・マンションなどの地震対策に有効な制震構造。
TRCダンパーは、その要となる制震装置です。
TRCダンパーは、特殊粘弾性ゴムを採用し、制震性能を飛躍的に高めた制震装置です。特殊な配合により温度変化に対しても高い性能を保持します。
この特殊粘弾性ゴムが地震時の振動エネルギーを吸収し、建物の揺れを大幅に低減、大切な生命や財産を守ります。
TRCダンパーを導入するメリット
- １
- 薄くコンパクト
- スペースを無駄にしません
- 開口部の確保が容易です
- ２
- 高性能
- 高減衰
- 温度依存性小
- 高剛性

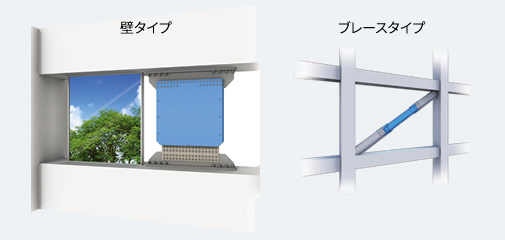

壁タイプ・ブレースタイプは・・・
- ●階高・間口寸法に適した製品選択を可能に
- ●新築にも既築物件にも対応可能
TRCダンパーの効果（数値解析例）

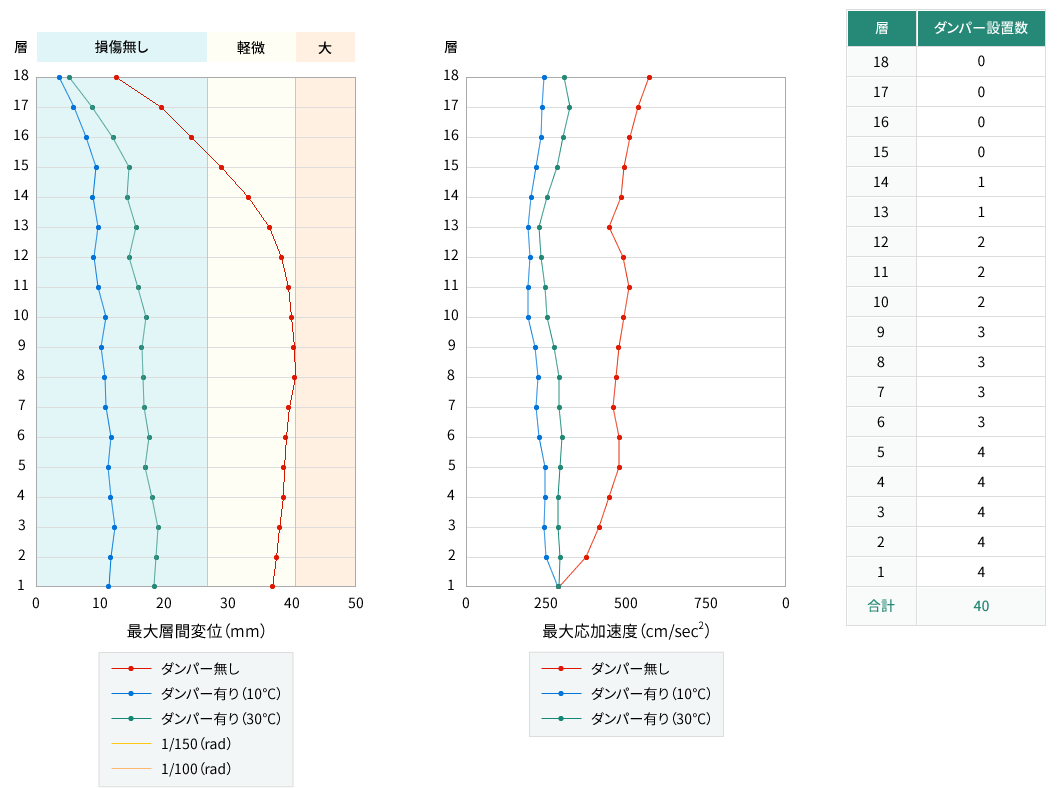

18階建ての建物にダンパー「TRC2200」を設置し入力地震波BCJ L2(震度6程度)で数値解析を行いました。
解析結果→変位・加速度ともに大きく低減
ラインアップ
| ダンパー名 | TRC550-05 | TRC1100-05 | TRC1100-10 | TRC2200-10 | TRC3000-10 | |
|---|---|---|---|---|---|---|
| ダ ン パ | 性 能 |
標準減衰力 (※1) |
550ｋN | 1100ｋN | 1100ｋN | 2200ｋN | 3000ｋN |
| 基準変位 (※2) |
15ｍｍ | 15ｍｍ | 30ｍｍ | 30ｍｍ | 30ｍｍ | |
| 粘弾性体寸法 | 面積0.4030ｍ² (1面あたり) 厚さ5ｍｍ 2面せん断 |
面積0.8064ｍ² (1面あたり) 厚さ5ｍｍ 2面せん断 |
面積0.8064ｍ² (1面あたり) 厚さ10ｍｍ-2面せん断 |
面積1.6236ｍ² (1面あたり) 厚さ10ｍｍ 2面せん断 |
面積2.2240ｍ² (1面あたり) 厚さ10ｍｍ 2面せん断 |
|
| 製品寸法 | 幅 ：800ｍｍ 高さ：1100ｍｍ 厚さ：47ｍｍ |
幅 ：1000ｍｍ 高さ：1450ｍｍ 厚さ：59ｍｍ |
幅 ：1050ｍｍ 高さ：1450ｍｍ 厚さ：69ｍｍ |
幅 ：1620ｍｍ 高さ：1730ｍｍ 厚さ：69ｍｍ |
幅 ：1800ｍｍ 高さ：2075ｍｍ 厚さ：84ｍｍ |
|
- ※1：粘弾性体のVoigtモデル式による20℃、0.5Hz、せん断ひずみ300％時の最大荷重です。
- ※2：せん断ひずみ300％(粘弾性体厚さの3倍)時の変位量になります。設計において、ダンパー変位量の最大値が、この基準変位以下になることを推奨します。
商品の詳細については、お問合わせください。
評価・表彰
TRCダンパーは、日刊工業新聞社主催 第三回 2005年モノづくり部品大賞審査委員会特別賞を受賞いたしました。
